正火與淬火的區(qū)別：兩者的冷卻速度不樣，正火慢，淬火快。

　　正火：又稱(chēng)?；菍⒐ぜ訜嶂罙c3(Ac是指加熱時(shí)自由鐵素體部轉(zhuǎn)變?yōu)閵W氏體的終了溫度，般是從727℃到912℃之間)或Acm(Acm是實(shí)際加熱中過(guò)共析鋼完奧氏體化的臨界溫度線(xiàn) )以上30~50℃，保溫段時(shí)間后，從爐中取出在空氣中或噴水、噴霧或吹風(fēng)冷卻的金屬熱處理工藝。其目的是在于使晶粒細(xì)化和碳化物分布均勻化。正火與退火的不同點(diǎn)是正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細(xì)些，其機(jī)械性能也有所提高。另外，正火爐外冷卻不占用設(shè)備，生產(chǎn)率較高，因此生產(chǎn)中盡可能采用正火來(lái)代替退火。對(duì)于形狀復(fù)雜的重要鍛件，在正火后還需進(jìn)行高溫回火（550-650℃）高溫回火的目的在于消除正火冷卻時(shí)產(chǎn)生的應(yīng)力，提高韌性和塑性。

　　正火目的：
　?。?）去除材料的內(nèi)應(yīng)力
　?。?）降低材料的硬度，提高塑性

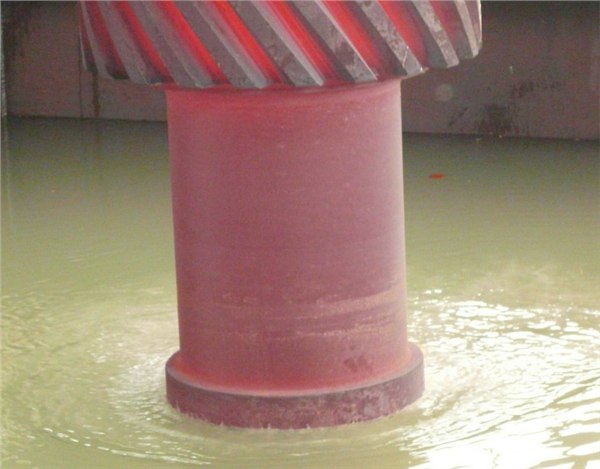

　　鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過(guò)共析鋼）以上溫度，保溫段時(shí)間，使之部或部分奧氏體化，然后以大于臨界冷卻速度的冷速快冷到Ms以下（或Ms附近等溫）進(jìn)行馬氏體（或貝氏體）轉(zhuǎn)變的熱處理工藝。通常也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶處理或帶有快速冷卻過(guò)程的熱處理工藝稱(chēng)為淬火。
　　淬火的目的是使過(guò)冷奧氏體進(jìn)行馬氏體或貝氏體轉(zhuǎn)變，得到馬氏體或貝氏體組織，然后配合以不同溫度的回火，以大幅提高鋼的剛性、硬度、耐磨性、疲勞強(qiáng)度以及韌性等，從而滿(mǎn)足各種機(jī)械零件和工具的不同使用要求。也可以通過(guò)淬火滿(mǎn)足某些種鋼材的鐵磁性、耐蝕性等殊的物理、化學(xué)性能。
